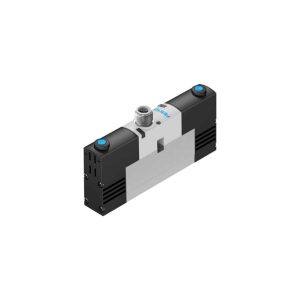

Van điện từ Festo VSVA Series (Solenoid valve Festo VSVA) – Thông số kỹ thuật & tính năng

Van điện từ Festo VSVA là sản phẩm van khí nén tiêu chuẩn của Festo, được thiết kế để đáp ứng yêu cầu cao về hiệu suất, độ tin cậy và sự linh hoạt cho ứng dụng công nghiệp. Dưới đây là các thông tin chi tiết về sản phẩm này:

Khái niệm và vị trí:

• VSVA (Van tiêu chuẩn hóa): Đúng với tên gọi, dòng van này tuân theo các tiêu chuẩn quốc tế (như ISO 15407-1 và VDMA 24563) về kích thước và thông số kỹ thuật, tạo điều kiện cho việc tích hợp và thay thế dễ dàng vào hệ thống hiện có.
• Vai trò: VSVA là một trong những loại van điện từ được ưa chuộng của Festo, dùng để điều khiển luồng khí nén và phân phối khí đến các thiết bị truyền động (như xi lanh) một cách chính xác và nhanh chóng.

Đặc điểm nổi bật của Festo VSVA:

• Tuân thủ tiêu chuẩn cao: Đây là điểm mạnh của VSVA, với kích thước lắp đặt theo tiêu chuẩn ISO 15407-1 và VDMA 24563, đảm bảo tính tương thích và khả năng hoán đổi cho nhau với các van từ các nhà sản xuất khác.
• Điều này rất quan trọng trong các hệ thống lớn hoặc khi bảo trì, nâng cấp.
• Thiết kế nhỏ gọn: Mặc dù là van theo tiêu chuẩn, VSVA có thiết kế nhỏ gọn với chiều rộng lắp đặt phổ biến là 18 mm và 26 mm, giúp tiết kiệm không gian trong tủ điều khiển hoặc trên thiết bị.

Đa dạng chức năng và cấu hình:

• • Chức năng van: 3/2 (3 cổng 2 vị trí), 5/2 (5 cổng 2 vị trí) – tồn tại đơn ổn định (monostable) và tác động kép (bistable), 5/3 (5 cổng 3 vị trí) – với các dạng đóng trung tâm, xả trung tâm, hoặc áp trung tâm.
  • Kiểu tác động: Có thể điều khiển bằng điện (điện từ) hoặc khí nén (Pilot actuated).
  • Kiểu lắp đặt: Có thể lắp trên đế van hoặc riêng lẻ.
  • Lưu lượng dòng chảy tốt: Cung cấp lưu lượng khí nén lớn cho nhiều ứng dụng công nghiệp (khoảng 550 l/phút cho van 18mm và 1100 l/phút cho van 26mm).
  • Điện áp hoạt động đa dạng: Tương thích với các điện áp phổ biến như DC12V, DC24V, AC110V, AC220V.

Độ bền cao và đáng tin cậy:

• • Vật liệu: Thân van thường được chế tạo từ nhôm đúc hoặc PA, gioăng làm kín bằng HNBR, NBR, FPM, đảm bảo tuổi thọ và chống ăn mòn.
  • Chống rung và sốc: Thiết kế giúp chịu được rung động và va chạm trong môi trường công nghiệp.
  • Mức độ bảo vệ: Đạt tiêu chuẩn IP65 hoặc NEMA 4, bảo vệ chống bụi và nước bắn. Điều khiển thuận tiện: Có nút ghi đè thủ công để dễ dàng kiểm tra hay điều khiển bằng tay.

Hiển thị trạng thái: Một số mô hình có đèn LED chỉ thị tình trạng hoạt động.

Thời gian chuyển đổi nhanh: Đảm bảo hệ thống phản ứng một cách nhanh chóng.

Thông số kỹ thuật chung (tham khảo và có thể thay đổi theo từng mô hình):

• Chiều rộng lắp đặt: Có các kích thước 18 mm, 26 mm, và 52 mm (dành cho dòng VSVA lớn).
• Lưu lượng danh nghĩa bình thường (chuẩn hóa theo DIN 1343):
  • 18 mm: Khoảng 400 – 550 lít/phút.
  • 26 mm: Khoảng 1100 lít/phút.
  • 52 mm: Khoảng 2800 – 4000 lít/phút.
• Cổng nối làm việc bằng khí nén: Kích thước tấm kết nối theo tiêu chuẩn ISO 15407-1 (18mm hoặc 26mm), hoặc cổng ren G1/8, G1/4.
• Phạm vi áp suất hoạt động: Thường từ -0.9 bar đến 10 bar (có thể lên đến 16 bar cho một số mô hình).
• Áp suất khí điều khiển: Thường nằm trong khoảng 3 bar đến 10 bar (tương đương 0.3 MPa đến 1 MPa).
• Điện áp hoạt động: DC12V, DC24V, AC110V, AC220V.
• Nhiệt độ môi trường: Từ -5 °C đến +50 °C (một số mô hình có thể hoạt động ở +60 °C).
• Nguyên lý làm kín: Sử dụng bít mềm.
• Mức độ bảo vệ: IP65, NEMA 4.
• Tiêu chuẩn tuân thủ: ISO 15407-1, VDMA 24563.
• Môi chất sử dụng: Khí nén đã được xử lý theo ISO 8573-1:2010 [7:4:4], có thể sử dụng với khí nén có dầu bôi trơn (nếu cần).
• Trọng lượng: Khác nhau theo kích thước và cấu hình (khoảng 160g – 440g cho các kích thước phổ biến).
• Thời gian chuyển mạch: Nhanh chóng, thường trong vài chục mili giây.

Ứng dụng phổ biến:

Van điện từ Festo VSVA được sử dụng rộng rãi trong các hệ thống khí nén công nghiệp, đặc biệt là những nơi yêu cầu độ chính xác và tin cậy cao:

• Máy móc sản xuất và đóng gói: Điều khiển xi lanh trong các dây chuyền lắp ráp, máy đóng gói, máy dán nhãn và robot.
• Ngành thực phẩm và đồ uống: Ứng dụng trong quy trình tự động hóa sản xuất và đóng chai.
• Ngành ô tô: Điều khiển các thiết bị khí nén trong dây chuyền sản xuất và lắp ráp xe hơi.
• Ngành điện tử: Sử dụng trong các máy pick and place, hệ thống kiểm tra và lắp ráp linh kiện điện tử.
• Tự động hóa nói chung: Là bộ phận thiết yếu trong nhiều hệ thống tự động hóa, nơi cần kiểm soát chính xác và nhanh chóng luồng khí nén.
• Hệ thống chân không: Một số mô hình có thể hoạt động với áp suất âm nhờ khả năng điều khiển khí nén bên ngoài. So sánh giữa Festo VSVA và Festo VUVS:

Cả hai sản phẩm VSVA và VUVS đều là van điện từ khí nén từ Festo, nhưng chúng có những đặc điểm riêng biệt:

Đặc điểm

• Tiêu chuẩn hóa: VSVA nổi bật với khả năng tuân thủ ISO 15407-1 và VDMA 24563. Trong khi VUVS có thể tuân thủ ISO, nhưng không phải là ưu điểm chính.
• Thiết kế: VSVA chú trọng vào kích thước nhỏ gọn (18mm, 26mm) và dễ dàng tích hợp. VUVS thì có thiết kế mạnh mẽ và bền bỉ hơn, với kích thước lớn hơn (21mm, 26.5mm, 35mm).
• Lưu lượng: VSVA có lưu lượng tốt trong phân khúc tiêu chuẩn (ví dụ: 1100 l/phút ở kích thước 26mm). Ngược lại, VUVS thường có lưu lượng cao hơn (ví dụ: 1300-1600 l/phút ở kích thước 26.5mm và 35mm), rất phù hợp cho các ứng dụng tải nặng.
• Độ bền: VSVA rất bền và đáng tin cậy. VUVS được biết đến với độ bền vượt trội, thường được gọi là dòng van “Tiger” thế hệ mới.

Ứng dụng:

• VSVA đa năng, phù hợp với nhiều ứng dụng yêu cầu tiêu chuẩn hóa và không gian vừa phải. VUVS lý tưởng cho các ứng dụng cần lưu lượng cao và chịu tải trong môi trường khắc nghiệt.
• Giá thành: VSVA thường có giá cả cạnh tranh trong phân khúc tiêu chuẩn. VUVS có thể hơi đắt hơn do thiết kế chịu tải và lưu lượng lớn.
• Đế van (Manifold): VSVA tối ưu cho lắp đặt trên đế van tiêu chuẩn, trong khi VUVS linh hoạt hơn khi có thể lắp trên đế van hoặc ở chế độ riêng lẻ.

Kết luận: Bạn nên chọn VSVA nếu cần van điện từ tuân thủ tiêu chuẩn quốc tế, có kích thước nhỏ gọn và dễ tích hợp. Lựa chọn VUVS nếu ưu tiên của bạn là lưu lượng cao và độ bền trong môi trường khắc nghiệt, mà không cần quá xem trọng kích thước.

Để xác định model VSVA phù hợp, hãy tham khảo dữ liệu từ trang web chính thức của Festo hoặc liên hệ với đại lý ủy quyền tại Việt Nam để được tư vấn thêm về yêu cầu kỹ thuật của bạn.
