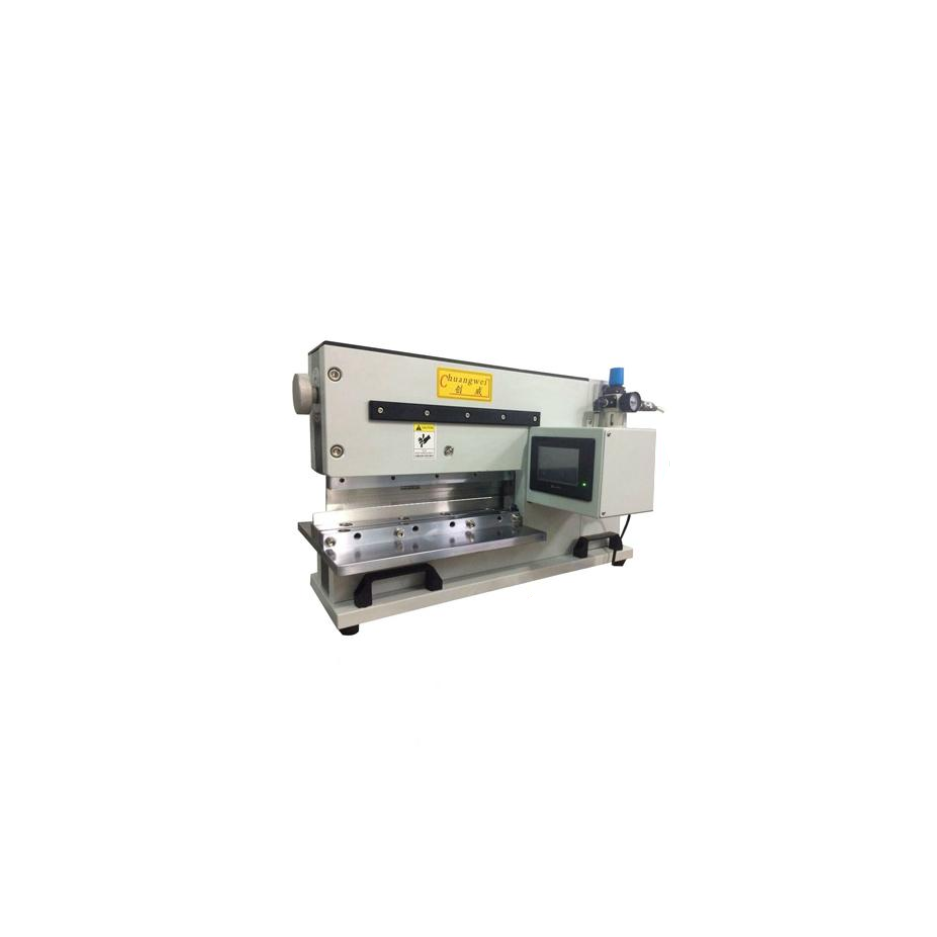

Máy cắt mạch in $\text{PCB}$ Chuangwei $\text{CWVC-3S}$ là một thiết bị tách $\text{PCB}$ ($\text{PCB Separator}$ hoặc $\text{PCB Depaneling Machine}$) chuyên dụng. Thiết bị này được sản xuất bởi hãng $\text{Chuangwei}$. Nó được thiết kế để tách các tấm mạch in đã hoàn thiện ra khỏi bảng lớn ($\text{Panel}$) mà chúng được lắp ráp. Việc tách mạch được thực hiện bằng phương pháp cắt $\text{V-Cut}$ (rãnh $\text{V}$) với độ chính xác và kiểm soát tốc độ cao.
Chức năng và Nguyên lý Hoạt động
Máy $\text{CWVC-3S}$ sử dụng hệ thống lưỡi cắt dạng $\text{Blade}$ để tách mạch, giúp giảm thiểu ứng suất cơ học lên $\text{PCB}$.
Phương pháp Cắt: Máy này sử dụng hệ thống lưỡi dao thẳng ($\text{Straight}$ $\text{Blade}$ $\text{Separation}$). Phương pháp này rất hiệu quả cho việc tách các $\text{PCB}$ có rãnh $\text{V-Cut}$ đã được phay sẵn.
Lưỡi cắt: Máy sử dụng hai lưỡi dao, một lưỡi cố định phía dưới và một lưỡi di chuyển phía trên. Lưỡi dao phía trên di chuyển xuống hoặc di chuyển ngang. Nó cắt $\text{PCB}$ dọc theo rãnh $\text{V-Cut}$.
Giảm Ứng suất: Việc cắt bằng lưỡi dao thẳng được ưu tiên hơn so với cắt bằng tay. Nó giúp giảm thiểu ứng suất ($\text{stress}$) tạo ra. Ứng suất này có thể gây hỏng các linh kiện nhạy cảm (như $\text{chip}$ gốm, $\text{BGA}$) nằm gần rãnh $\text{V-Cut}$.
Đặc điểm Kỹ thuật Nổi bật
Thiết bị $\text{CWVC-3S}$ được thiết kế với tính năng kiểm soát tốc độ để tăng độ chính xác và tính linh hoạt.
Kiểm soát Tốc độ: Máy có khả năng điều chỉnh tốc độ cắt linh hoạt từ $\mathbf{0}$ đến $\mathbf{400\text{mm/s}}$ (milimet trên giây). Việc kiểm soát tốc độ là cực kỳ quan trọng. Nó cho phép người vận hành chọn tốc độ tối ưu. Tốc độ này giúp giảm ứng suất nhiệt và ứng suất cơ học cho các loại $\text{PCB}$ khác nhau.
Chiều dài Cắt: Mặc dù mã hiệu không chỉ rõ chiều dài tối đa, các máy $\text{CWVC}$ thường có khả năng cắt các $\text{PCB}$ có chiều dài phổ biến.
Độ dày $\text{PCB}$: Máy có khả năng xử lý các độ dày $\text{PCB}$ khác nhau. Nó thường dao động từ $0.3\text{mm}$ đến $3.5\text{mm}$.
Hệ thống điều khiển: Máy thường có màn hình hiển thị $\text{LCD}$ hoặc màn hình cảm ứng. Nó cho phép dễ dàng thiết lập và lưu trữ các thông số cắt.
Ứng dụng Chuyên ngành
Máy $\text{Chuangwei CWVC-3S}$ là công cụ cần thiết ở cuối dây chuyền $\text{SMT}$ cho các nhà sản xuất yêu cầu kiểm soát chất lượng nghiêm ngặt.
Sản xuất Điện tử Độ chính xác: Rất phù hợp cho các $\text{PCB}$ chứa linh kiện đắt tiền hoặc linh kiện nhạy cảm.
Đảm bảo Chất lượng: Sử dụng để đảm bảo rằng quá trình tách không tạo ra các mảnh vỡ $\text{PCB}$. Nó cũng không gây hư hỏng hoặc làm nứt mối hàn.
Thiết bị này cung cấp giải pháp tách $\text{PCB}$ hiệu quả, giảm thiểu rủi ro hư hỏng linh kiện.
