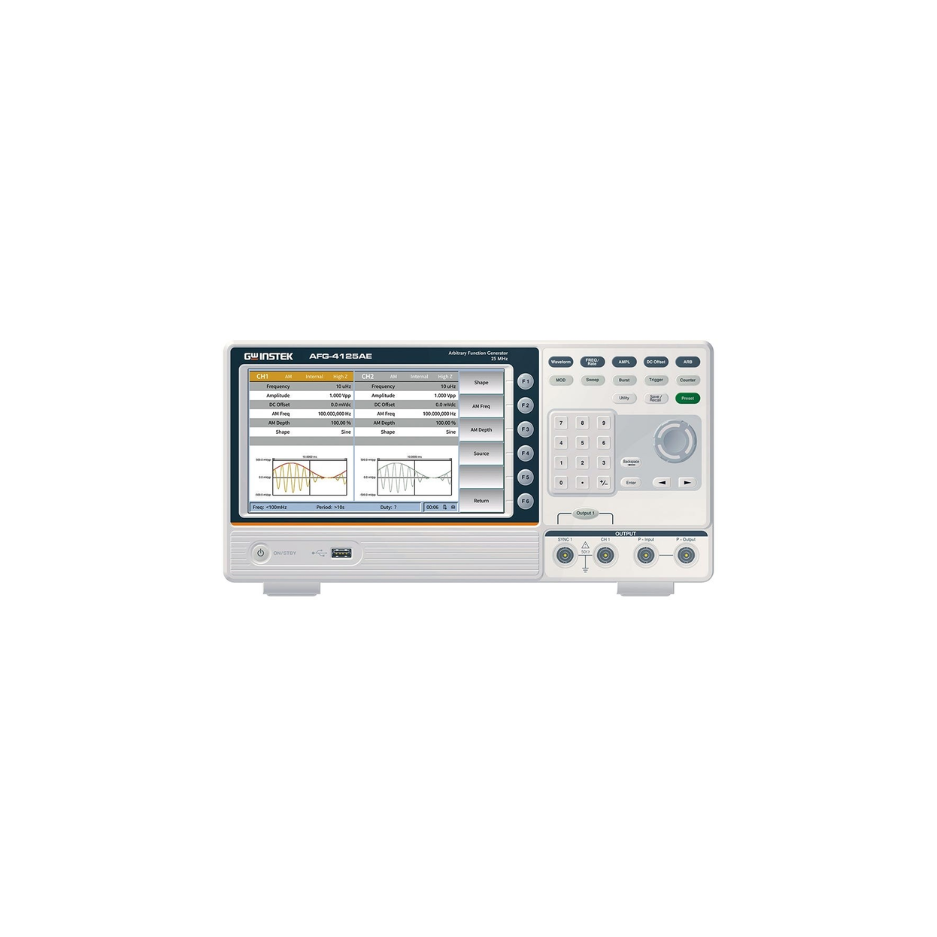

Máy phát xung GW INSTEK AFG-4225

GW INSTEK AFG-4225 là một máy phát chức năng/sóng tùy ý hiệu suất cao thuộc dòng AFG-4000 của hãng GW INSTEK. Thiết bị này được sử dụng rộng rãi trong các phòng thí nghiệm, giáo dục và kiểm tra sản xuất để tạo ra nhiều loại tín hiệu điện tử chính xác.

Lưu ý: Dòng AFG-4225 có hai phiên bản phổ biến với thông số khác nhau là AFG-4225E (bản cơ bản) và AFG-4225H (bản hiệu suất cao hơn).

Tóm tắt Tính năng Chính

Đặc điểm Nổi bật

• Đầu ra Kênh Đôi (Dual Channel): Cung cấp 2 kênh tín hiệu độc lập, cho phép tạo tín hiệu vi sai, tín hiệu phức tạp hoặc các tín hiệu có mối quan hệ pha nhất định (như chức năng coupling và tracking).

• Đa dạng Dạng Sóng: Tạo các dạng sóng tiêu chuẩn như:

  • Sóng Sin (Sine)

  • Sóng Vuông (Square)

  • Sóng Tam giác (Triangle/Ramp)

  • Sóng Xung (Pulse)

  • Sóng Nhiễu (Noise)

  • Sóng Hài (Harmonic)

• Sóng Tùy ý (Arbitrary Waveform – ARB): Cho phép người dùng tạo, chỉnh sửa và tải lên các dạng sóng phức tạp theo yêu cầu, với độ phân giải cao (lên đến 16 bit) và bộ nhớ lớn (10M điểm/kênh).

• Chức năng Điều chế (Modulation): Hỗ trợ nhiều loại điều chế tương tự và kỹ thuật số như AM, FM, PM, PWM, FSK, ASK, SUM, v.v., cần thiết cho các ứng dụng truyền thông và kiểm tra.

• Các Chế độ Khác: Tích hợp các chức năng Quét (Sweep), Phát Xung liên tục (Burst) và Bộ đếm tần số (Frequency Counter).

• Giao diện Hiện đại: Đặc biệt phiên bản AFG-4225H được trang bị màn hình LCD 8 inch cảm ứng độ phân giải cao, giúp việc thiết lập thông số và quan sát dạng sóng trở nên trực quan, tiện lợi hơn.

Ứng dụng

Máy AFG-4225 là công cụ đa năng, lý tưởng cho:

1. Giáo dục và Đào tạo: Cung cấp nguồn tín hiệu ổn định cho các bài thí nghiệm vật lý và điện tử.

2. Thiết kế và Kiểm tra: Tạo tín hiệu kích thích cho các mạch điện tử, kiểm tra đáp ứng tần số của bộ lọc hoặc khuếch đại.

3. Hệ thống Truyền thông: Tạo ra các tín hiệu đã được điều chế.
