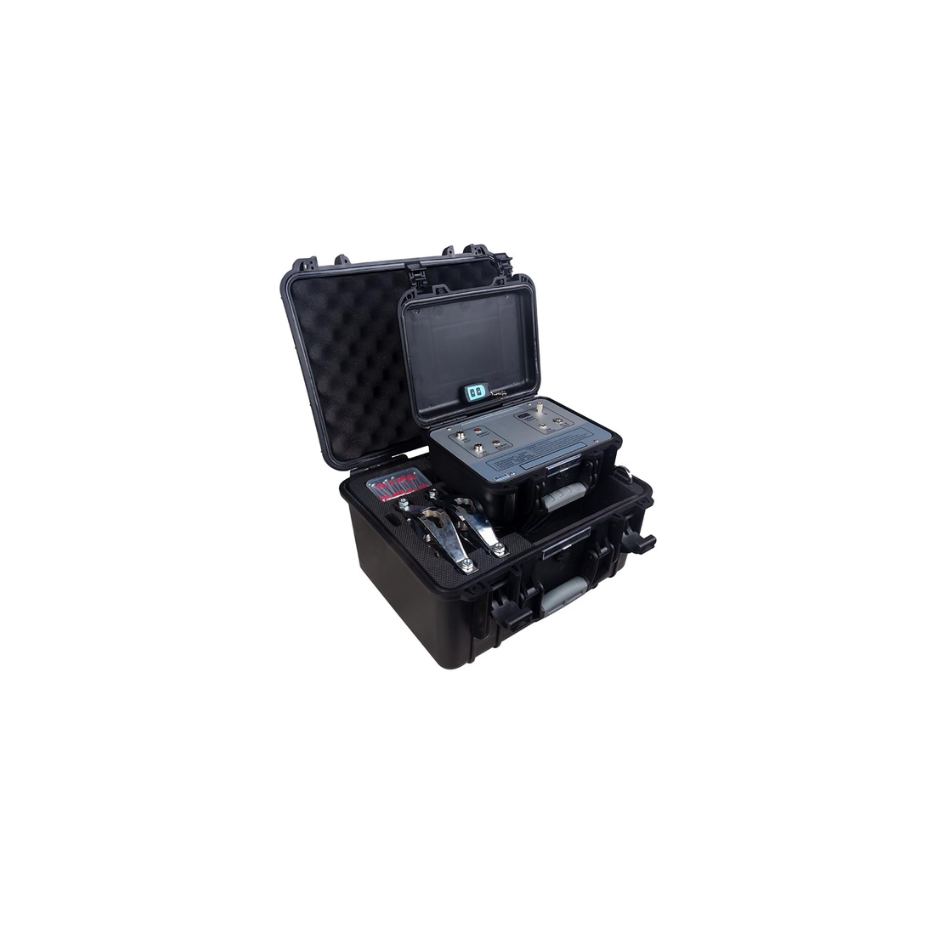

Thiết bị kiểm tra điện áp đánh thủng AC XZH Test XHBP-270/108

Thiết bị kiểm tra điện áp đánh thủng AC XZH Test XHBP-270/108 là một phần của dòng Thiết bị thử nghiệm cộng hưởng chuyển đổi tần số nối tiếp điện áp chịu đựng AC (AC Withstand Voltage Series Frequency Conversion Resonance Test Device – XHBP) do hãng XZH Test sản xuất.

Tóm tắt chính

• Tên đầy đủ: Thiết bị kiểm tra điện áp đánh thủng AC XZH Test XHBP-270/108 (tên gọi tiếng Anh thường là AC Withstand Voltage Series Frequency Conversion Resonance Test Device).
• Hãng sản xuất: XZH Test (Xian XZH Electric Power Technology Co., Ltd. – Trung Quốc).
• Loại thiết bị: Thiết bị thử nghiệm cao áp, sử dụng nguyên lý cộng hưởng chuyển đổi tần số.
• Mục đích sử dụng: Chủ yếu được dùng để thực hiện các bài kiểm tra điện áp chịu đựng (Withstand Voltage Test) hoặc thử nghiệm đánh thủng (Breakdown Test) cho các thiết bị điện và cáp điện.

Tính năng và Ứng dụng tiêu biểu

Thiết bị này được thiết kế để kiểm tra các đối tượng có dung kháng (capacitance) lớn, như cáp điện và máy biến áp, bằng cách sử dụng nguyên lý cộng hưởng, giúp giảm đáng kể công suất nguồn cung cấp cần thiết so với phương pháp thử nghiệm cao áp tần số công nghiệp truyền thống.

• Thông số cơ bản:
  • 270 (kV): Điện áp thử nghiệm cao nhất (cũng có thể là tổng điện áp của bộ).
  • 108 (kVA): Công suất thử nghiệm tối đa (hoặc công suất định mức của máy kích thích).
• Phạm vi ứng dụng: Phiên bản XHBP-270/108 thường được chỉ định để kiểm tra các đối tượng sau (tùy thuộc vào cấu hình):
  • Cáp điện trung áp: Ví dụ, kiểm tra cáp 10kV với chiều dài lên đến khoảng 6 km (tiết diện 300mm²).
  • Cáp điện cao áp: Ví dụ, kiểm tra cáp 35kV với chiều dài lên đến khoảng 2 km (tiết diện 300mm²).
  • Các thiết bị điện khác: Thử nghiệm cách điện của máy biến áp, máy cắt, GIS, sứ cách điện, v.v. trong dải điện áp phù hợp.

Ưu điểm của phương pháp Cộng hưởng

Phương pháp thử nghiệm cộng hưởng chuyển đổi tần số được áp dụng trong thiết bị này có các ưu điểm nổi bật:

1. Công suất nguồn thấp: Thiết bị chỉ cần cung cấp công suất để bù đắp tổn hao (mất mát điện môi và tổn hao mạch) thay vì toàn bộ công suất phản kháng của đối tượng thử, giúp giảm công suất nguồn đầu vào và trọng lượng của thiết bị.
2. Dạng sóng tốt: Đầu ra là điện áp xoay chiều có dạng sóng hình sin tốt, gần với tần số công nghiệp (thường là 30-300 Hz), phù hợp với yêu cầu tiêu chuẩn thử nghiệm.
3. Không có dao động quá độ: Khi mẫu thử bị đánh thủng, mạch cộng hưởng sẽ mất điều kiện cộng hưởng ngay lập tức, điện áp sẽ giảm nhanh chóng, tránh được quá áp quá độ gây hại cho thiết bị thử và mẫu thử.
