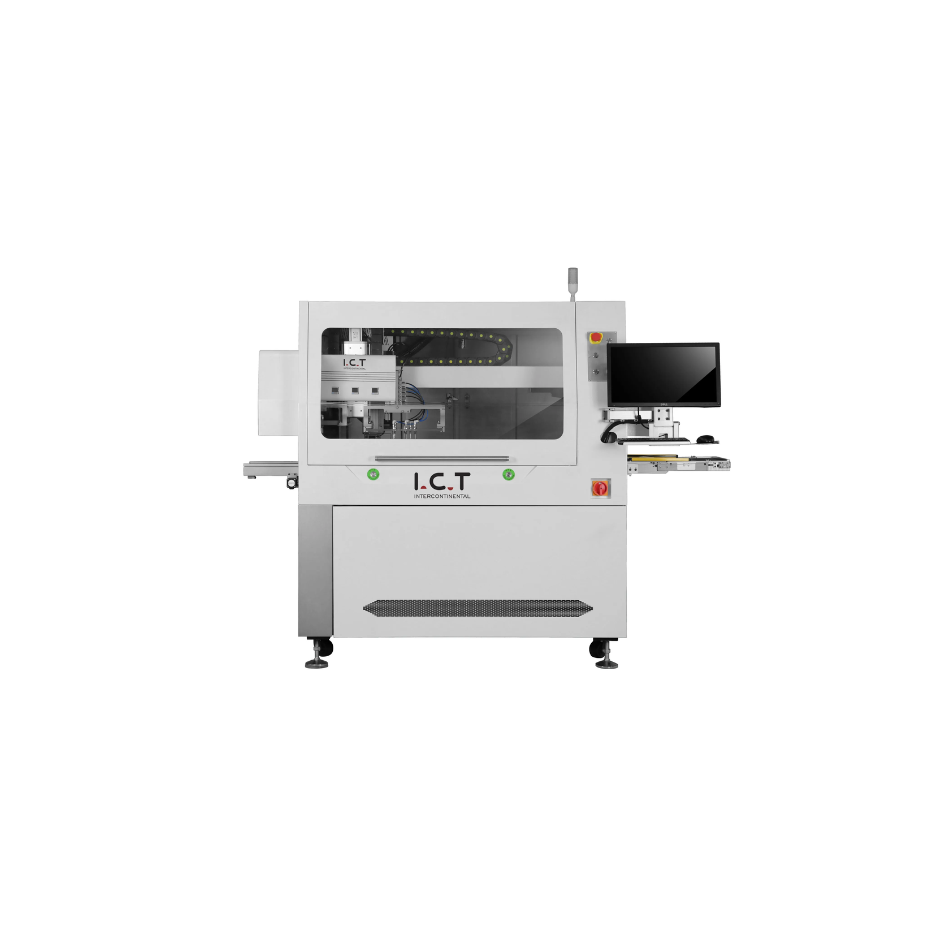

Máy cắt mạch in PCB SMT I.C.T I.C.T-IR350

Chào bạn, dưới đây là tóm tắt về sản phẩm Máy cắt mạch in PCB SMT I.C.T I.C.T-IR350.

I.C.T-IR350 là một máy định tuyến PCB (PCB Router Machine) tự động, tốc độ cao được thiết kế để tích hợp trực tiếp vào dây chuyền sản xuất SMT (Surface Mount Technology – Công nghệ Gắn kết Bề mặt). Chức năng chính của máy là cắt và tách các bản mạch in (PCBA – Printed Circuit Board Assembly) đã được lắp linh kiện ra khỏi tấm lớn (panel) với độ chính xác cao.

Tóm tắt Chính về I.C.T-IR350

Đặc điểm Kỹ thuật và Tính năng Quan trọng

Hệ thống Cắt và Độ Chính xác

• Trục chính tốc độ cao (High-Speed Spindle): Sử dụng trục chính với tốc độ cao giúp giảm đáng kể ứng suất cắt cơ học tác động lên PCB và các linh kiện điện tử nhạy cảm (như BGA, CSP), đảm bảo chất lượng và độ bền của mạch.
• Độ chính xác cao:
  • Độ chính xác lặp lại có thể đạt ±0.01mm
  • Độ chính xác cắt có thể đạt ±0.08mm.
• Hệ thống thị giác CCD: Được trang bị hệ thống máy ảnh CCD mới để căn chỉnh PCB (Visual Counterpoint Correction) một cách tự động, đảm bảo đường cắt chính xác theo mọi loại dấu PCB (marks).

Tự động hóa và Hiệu suất

• Cấu trúc Nền tảng Kép (Dual Platform): Cho phép máy xử lý hai loại sản phẩm khác nhau hoặc tăng gấp đôi năng suất bằng cách làm việc luân phiên trên hai khu vực cùng một lúc.
• Hoạt động Nội tuyến (Inline): Tự động tải, chọn và đặt (pick and place), cắt, và dỡ PCBA mà không cần can thiệp thủ công, tối ưu hóa quy trình SMT.
• Hệ thống loại bỏ bụi và tĩnh điện: Tích hợp Súng hơi Ion để loại bỏ tĩnh điện trên bề mặt PCB và Máy hút bụi chân không hiệu suất cao để loại bỏ sạch bụi cắt, giữ cho môi trường làm việc sạch sẽ.

Khả năng Kiểm soát và Ứng dụng

• Hệ thống điều khiển: Sử dụng máy tính công nghiệp kết hợp với PLC (Programmable Logic Controller) và bộ điều khiển CNC chuyên dụng, đảm bảo tính ổn định cao và khả năng chống nhiễu mạnh.
• Theo dõi dữ liệu sản xuất: Có khả năng truy vết dữ liệu sản xuất và tạo báo cáo log.
• Phát hiện dao phay: Cảm biến theo dõi trạng thái dao phay trong thời gian thực, ngăn chặn việc dao phay bị hỏng mà vẫn tiếp tục hoạt động.
• Ứng dụng rộng rãi: Sản phẩm này được sử dụng trong sản xuất các thiết bị điện tử đòi hỏi độ chính xác cao như điện thoại thông minh, thiết bị đeo thông minh, điện tử ô tô, thiết bị y tế và hàng không vũ trụ.

Tóm lại, I.C.T-IR350 là một giải pháp tự động, chính xác và hiệu quả cho công đoạn tách mạch trong dây chuyền sản xuất SMT hiện đại.

Bạn có muốn xem thêm thông tin về thông số kích thước PCB tối đa mà máy có thể xử lý không?
