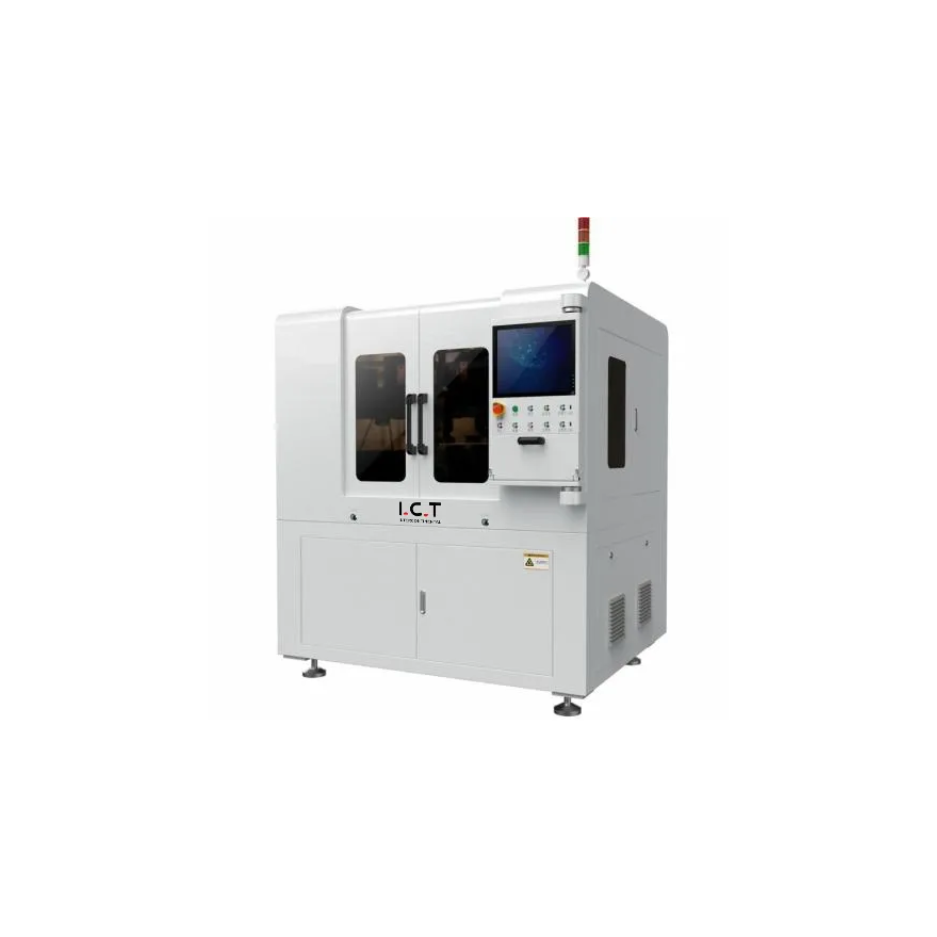

Máy tách cắt $\text{PCB}$ laser trực tuyến $\text{I.C.T}$ $\text{LCO-350}$ là một Hệ thống tách mạch bằng $\text{Laser}$ ($\text{Laser Depaneling System}$) tự động, được thiết kế để tích hợp vào các dây chuyền $\text{SMT}$ ($\text{Surface}$ $\text{Mount}$ $\text{Technology}$). Thiết bị này được sản xuất bởi hãng $\text{I.C.T}$. Mã hiệu $\text{LCO-350}$ chỉ ra một model laser $\text{CO}_{2}$ hoặc $\text{UV}$ (tùy thuộc vào cấu hình chính xác) với khả năng xử lý $\text{PCB}$ kích thước lớn.
1. Nguyên lý Hoạt động (Cắt bằng Laser)
Máy $\text{LCO-350}$ sử dụng công nghệ $\text{Laser}$ để cắt $\text{PCB}$ một cách chính xác và không tiếp xúc.
Cắt không tiếp xúc ($\text{Non-Contact}$): Đây là ưu điểm lớn nhất của công nghệ laser. Nó loại bỏ hoàn toàn ứng suất cơ học ($\text{mechanical}$ $\text{stress}$) lên $\text{PCB}$ và linh kiện. Điều này rất quan trọng đối với các $\text{PCB}$ mật độ cao ($\text{HDI}$) chứa các linh kiện nhạy cảm như $\text{BGA}$, $\text{CSP}$, và các $\text{chip}$ gốm.
Loại $\text{Laser}$ (Thường là $\text{UV}$ hoặc $\text{CO}_{2}$):
$\text{UV}$ $\text{Laser}$ ($\text{Ultraviolet}$): Thường được sử dụng nhất trong tách $\text{PCB}$. Nó hoạt động bằng cách phân hủy vật liệu ($\text{Ablation}$) với lượng nhiệt nhỏ. $\text{UV}$ $\text{Laser}$ có bước sóng ngắn. Bước sóng này giúp tạo ra vết cắt siêu nhỏ và sạch sẽ mà không làm hỏng $\text{PCB}$ hoặc gây ra $\text{charring}$ (cháy đen).
$\text{CO}_{2}$ $\text{Laser}$: Phổ biến hơn cho các vật liệu mềm hơn như $\text{Flex}$ $\text{PCB}$ hoặc $\text{PCB}$ $\text{dày}$.
Đường cắt Phức tạp: Laser có thể cắt theo bất kỳ hình dạng ($\text{contour}$) nào được lập trình. Nó bao gồm hình tròn, hình $\text{L}$, và các đường viền phức tạp khác.
2. Đặc điểm Kỹ thuật Nổi bật
Máy $\text{LCO-350}$ được thiết kế để tích hợp liền mạch vào dây chuyền sản xuất tự động.
Hoạt động Trực tuyến ($\text{In-Line}$): Máy được trang bị hệ thống băng tải có thể điều chỉnh độ rộng. Điều này giúp kết nối trực tiếp với các máy $\text{SMT}$ khác, đảm bảo quá trình tách mạch diễn ra liên tục.
Kích thước Xử lý ($\text{350}$): Con số $\text{350}$ thường chỉ kích thước $\text{PCB}$ tối đa có thể được xử lý (ví dụ: chiều rộng $350\text{mm}$). Kích thước này phù hợp để xử lý các bảng $\text{PCB}$ có kích thước tiêu chuẩn.
Hệ thống Tầm nhìn $\text{CCD}$: Máy sử dụng camera $\text{CCD}$ độ phân giải cao để xác định vị trí $\text{PCB}$. Nó cũng được sử dụng để quét các điểm $\text{Fiducial}$ và điều chỉnh đường cắt laser một cách tự động. Điều này đảm bảo độ chính xác cắt cao ($\text{micro-meter}$ $\text{level}$).
Kiểm soát Khói và Bụi: Quá trình cắt laser tạo ra khói và các hạt siêu nhỏ. Máy $\text{LCO-350}$ được trang bị một hệ thống hút và lọc khói mạnh mẽ để giữ môi trường làm việc sạch sẽ và an toàn.
3. Ứng dụng Chuyên ngành
Máy $\text{LCO-350}$ là công cụ quan trọng trong các lĩnh vực sản xuất điện tử cao cấp.
Sản xuất Thiết bị Di động và Y tế: Thích hợp cho các $\text{PCB}$ siêu nhỏ, $\text{PCB}$ $\text{Flex}$ ($\text{Flexible}$ $\text{PCB}$) và $\text{PCB}$ $\text{Rigid-Flex}$ (cứng-mềm). Các $\text{PCB}$ này yêu cầu độ chính xác cắt cao nhất.
Đảm bảo Chất lượng: Sử dụng để đảm bảo rằng quá trình tách không tạo ra các mảnh vỡ $\text{PCB}$ hoặc làm nứt các linh kiện gốm nhạy cảm.
Thiết bị này cung cấp giải pháp tách $\text{PCB}$ không tiếp xúc, linh hoạt và độ chính xác cao cho các dây chuyền $\text{SMT}$ hiện đại.
