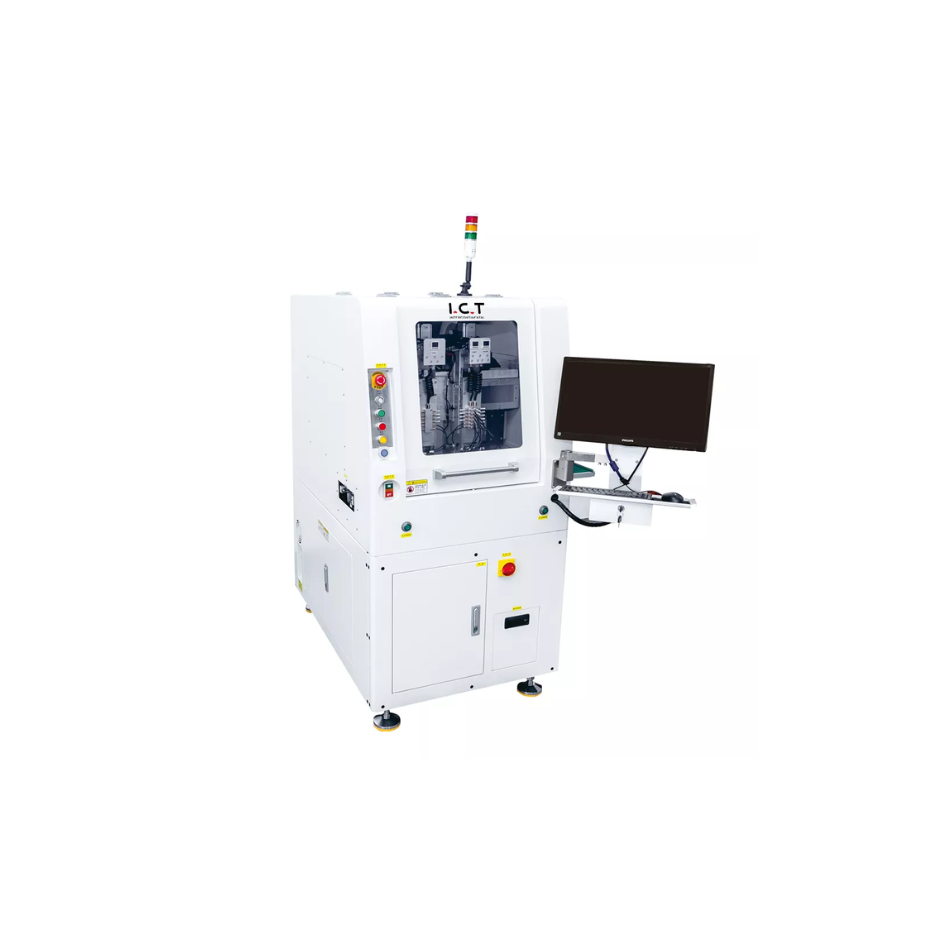

Máy cắt mạch in PCB SMT Smartphone I.C.T I.C.T-IR180
Máy cắt mạch in PCB SMT Smartphone I.C.T I.C.T-IR180
Máy cắt mạch in $\text{PCB}$ SMT $\text{Smartphone}$ $\text{I.C.T}$ $\text{I.C.T-IR180}$ là một thiết bị tách $\text{PCB}$ chuyên dụng ($\text{PCB Separator}$ hoặc $\text{PCB Depaneling Machine}$) được sản xuất bởi hãng $\text{I.C.T}$. Thiết bị này được thiết kế đặc biệt để tách các bảng mạch $\text{PCB}$ có kích thước nhỏ và mật độ linh kiện cao, điển hình là các mạch dùng trong điện thoại thông minh ($\text{Smartphone}$) và các thiết bị điện tử cầm tay nhỏ gọn khác. Mã hiệu $\text{IR180}$ thường chỉ ra dòng máy $\text{Inner}$ $\text{Routing}$ (Phay bên trong) hoặc $\text{Integrated}$ $\text{Routing}$ (Phay tích hợp) với khu vực làm việc phù hợp cho $\text{PCB}$ nhỏ.
Chức năng và Nguyên lý Hoạt động
Máy $\text{I.C.T-IR180}$ sử dụng công nghệ phay ($\text{Routing}$) tốc độ cao. Công nghệ này để cắt $\text{PCB}$ theo các đường phức tạp.
Phương pháp Cắt Phay ($\text{Router}$ $\text{Cutting}$): Máy sử dụng một trục chính ($\text{spindle}$) tốc độ cao. Trục này gắn một mũi phay ($\text{router}$ $\text{bit}$) nhỏ. Mũi phay di chuyển theo các đường đã được lập trình. Nó cắt hoàn toàn qua vật liệu $\text{PCB}$.
Lý tưởng cho $\text{PCB}$ $\text{Smartphone}$: $\text{PCB}$ $\text{Smartphone}$ thường có hình dạng bất thường (non-rectangular) và không có rãnh $\text{V-Cut}$. Phương pháp phay là cách duy nhất để tách chúng mà không gây ứng suất cơ học quá mức.
Hệ thống Căn chỉnh Tầm nhìn: Sử dụng camera $\text{CCD}$ để quét các điểm $\text{Fiducial}$ trên $\text{PCB}$. Việc này giúp căn chỉnh vị trí cắt chính xác tuyệt đối. Điều này rất quan trọng đối với các mạch có mật độ linh kiện cao.
Đặc điểm Kỹ thuật Nổi bật
Thiết bị $\text{I.C.T-IR180}$ được thiết kế cho độ chính xác và tốc độ cần thiết trong sản xuất điện tử tiêu dùng cao cấp.
Khu vực Làm việc Nhỏ gọn ($\text{180}$): Con số $\text{180}$ thường chỉ một thông số kích thước, ví dụ như chiều rộng tối đa hoặc kích thước khu vực làm việc ($\text{work area}$) là $180\text{mm}$. Kích thước này được tối ưu hóa cho các $\text{PCB}$ nhỏ và siêu nhỏ.
Trục Chính Tốc độ Cao: Trục chính hoạt động ở tốc độ rất cao (ví dụ: $60,000\text{rpm}$ hoặc cao hơn). Tốc độ này giúp đảm bảo vết cắt sạch và giảm thiểu $\text{burr}$ (ba via).
Tự động hóa: Máy thường có khả năng tự động nạp $\text{PCB}$, định vị, cắt phay, và dỡ $\text{PCB}$ đã tách.
Hệ thống Hút Bụi và Tĩnh điện: Do quá trình phay tạo ra nhiều bụi $\text{PCB}$. Máy được trang bị hệ thống hút bụi mạnh mẽ. Nó còn có các biện pháp chống tĩnh điện ($\text{ESD}$) để bảo vệ các linh kiện nhạy cảm trên $\text{PCB}$.
Ứng dụng Chuyên ngành
Máy $\text{I.C.T-IR180}$ là công cụ cốt lõi trong ngành công nghiệp điện tử tiêu dùng.
Sản xuất Thiết bị Di động: Lắp ráp và tách các $\text{PCB}$ chính cho điện thoại thông minh, đồng hồ thông minh, máy ảnh kỹ thuật số, và các thiết bị $\text{IoT}$ nhỏ gọn.
Độ chính xác Cắt: Đảm bảo độ chính xác cao khi tách $\text{PCB}$ có các thành phần $\text{fine-pitch}$ gần đường cắt.
Thiết bị này cung cấp giải pháp tách $\text{PCB}$ tự động, linh hoạt và độ chính xác cao cho các sản phẩm $\text{SMT}$ kích thước nhỏ.
