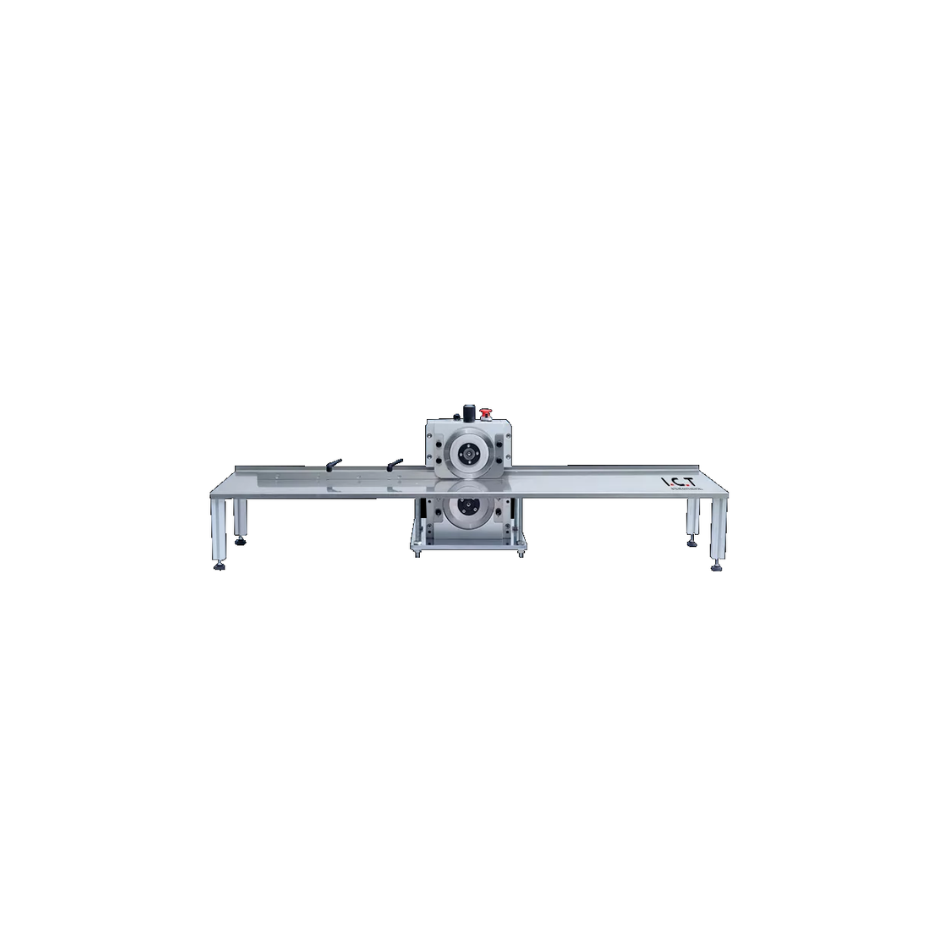

Máy tách $\text{PCB}$ cắt chữ $\text{V}$ $\text{I.C.T}$ $\text{I.C.T-LS1200}$ là một thiết bị tách $\text{PCB}$ chuyên dụng ($\text{PCB Separator}$ hoặc $\text{PCB Depaneling Machine}$) được sản xuất bởi hãng $\text{I.C.T}$. Thiết bị này được thiết kế để tách các tấm mạch in đã hoàn thiện ra khỏi bảng lớn ($\text{Panel}$) mà chúng được lắp ráp. Việc tách mạch được thực hiện bằng phương pháp cắt $\text{V-Cut}$ (rãnh $\text{V}$) với độ chính xác cao. Mã hiệu $\text{LS1200}$ chỉ ra đây là một dòng máy $\text{Linear}$ $\text{Scoring}$ ($\text{LS}$ – Cắt tuyến tính) với chiều dài cắt tối đa rất lớn.
Chức năng và Nguyên lý Hoạt động
Máy $\text{I.C.T-LS1200}$ sử dụng hệ thống lưỡi dao thẳng hoặc bánh xe lăn để tách mạch, giúp giảm thiểu ứng suất cơ học lên $\text{PCB}$.
Phương pháp Cắt $\text{V-Cut}$: Máy này được tối ưu hóa cho $\text{PCB}$ có rãnh $\text{V-Cut}$ đã được phay sẵn. Rãnh $\text{V}$ này chỉ làm mỏng $\text{PCB}$ chứ không cắt đứt hoàn toàn.
Cơ chế Cắt Tuyến tính ($\text{LS}$): Thiết bị sử dụng một lưỡi dao hoặc một bánh xe lăn. Lưỡi dao/bánh xe lăn này di chuyển theo một đường thẳng để cắt đứt phần vật liệu mỏng còn lại giữa hai rãnh $\text{V}$. Việc này thường được thực hiện bằng cách cố định $\text{PCB}$ và di chuyển lưỡi cắt.
Giảm Ứng suất: Việc cắt bằng lưỡi dao thẳng được ưu tiên. Nó giúp giảm thiểu ứng suất ($\text{stress}$) tạo ra. Ứng suất này có thể gây hỏng các linh kiện nhạy cảm (như $\text{chip}$ gốm, $\text{BGA}$) nằm gần rãnh $\text{V-Cut}$.
Đặc điểm Kỹ thuật Nổi bật
Thiết bị $\text{I.C.T-LS1200}$ được thiết kế để xử lý các $\text{PCB}$ có chiều dài cực lớn và đảm bảo chất lượng.
Chiều dài Cắt Cực lớn ($\text{1200}$): Con số $\text{1200}$ thường chỉ chiều dài cắt tối đa là $1200\text{mm}$ (milimet, tức $1.2$ mét). Kích thước này là đặc điểm nổi bật nhất. Nó cho phép xử lý các $\text{PCB}$ siêu dài, chẳng hạn như các bảng mạch dùng cho đèn $\text{LED}$ dải dài hoặc các ứng dụng chiếu sáng công nghiệp.
Độ dày $\text{PCB}$: Máy có khả năng xử lý các độ dày $\text{PCB}$ khác nhau, thường từ $0.3\text{mm}$ đến $3.5\text{mm}$.
Hệ thống điều khiển: Máy thường được điều khiển bằng động cơ. Nó có công tắc điều khiển bằng chân ($\text{foot}$ $\text{switch}$) để khởi động chu trình cắt hoặc nút bấm.
Điều chỉnh Khoảng cách Lưỡi: Khoảng cách giữa lưỡi cắt trên và dưới (nếu có hai lưỡi) có thể được điều chỉnh. Việc này giúp phù hợp với độ dày và độ sâu rãnh $\text{V}$ khác nhau của $\text{PCB}$.
Ứng dụng Chuyên ngành
Máy $\text{I.C.T-LS1200}$ là công cụ cần thiết ở cuối dây chuyền $\text{SMT}$ cho các nhà sản xuất có sản phẩm $\text{PCB}$ dài.
Sản xuất $\text{LED}$ Dải dài
Sản xuất $\text{PCB}$ Dạng Khối
Đảm bảo Chất lượng
Thiết bị này cung cấp giải pháp tách $\text{PCB}$ hiệu quả, giảm ứng suất và tăng năng suất cho các sản phẩm $\text{PCB}$ dài.
