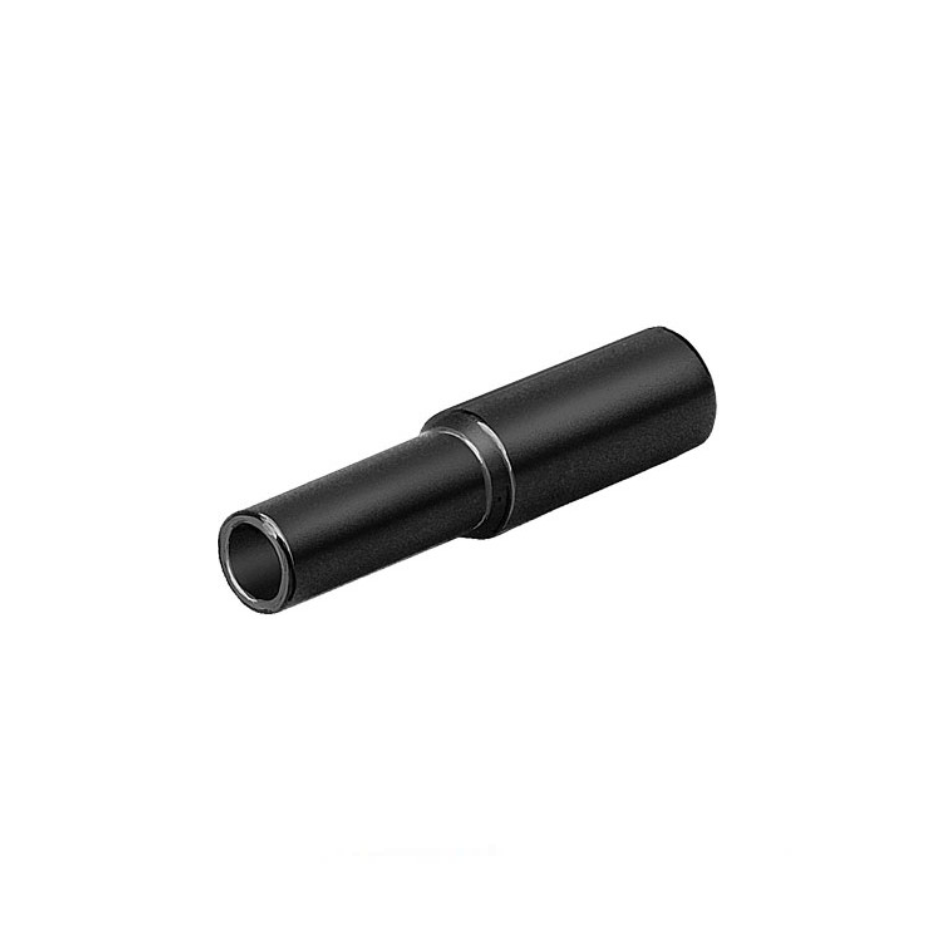

Đầu nối ống Festo QSH-16-12 153261

Đầu nối ống Festo QSH-16-12 với mã sản phẩm 153261.

Đây là một loại ống nối giảm thẳng (reducing straight push-in sleeve) thuộc dòng sản phẩm Quick Star (QS) của Festo. Đầu nối này được sử dụng để kết nối hai ống khí nén có đường kính khác nhau một cách nhanh chóng và hiệu quả.

Đặc điểm và Thông số Kỹ thuật Chính

Mã sản phẩm Festo: 153261

Kiểu thiết kế:

Thiết kế thẳng (Straight design)

Nguyên lý đẩy-kéo (Push-pull principle) giúp việc lắp đặt và tháo ống dễ dàng

Đầu nối giảm (Reducing): Kết nối hai ống có đường kính khác nhau

Kết nối ống:

Cổng 1: Nối nhanh cho ống có đường kính ngoài 16 mm (Push-in sleeve QS-16)

Cổng 2: Nối nhanh cho ống có đường kính ngoài 12 mm (Push-in sleeve QS-12)

Vật liệu:

Vỏ (Housing): PBT (Polybutylene Terephthalate)

Vòng nhả (Release ring): POM (Polyoxymethylene), màu xanh dương

Vòng đệm ống (Tubing seal): NBR (Nitrile Butadiene Rubber)

Thành phần kẹp ống (Tube clamping segment): Thép không gỉ hợp kim cao (High-alloy stainless steel)

Kích thước danh nghĩa: 7.8 mm

Áp suất hoạt động:

Dải nhiệt độ đầy đủ: Từ -0.095 MPa đến 0.6 MPa (tương đương -0.95 bar đến 6 bar)

Áp suất phụ thuộc nhiệt độ: Từ -0.095 MPa đến 1.4 MPa (tương đương -0.95 bar đến 14 bar)

Đối với nước: tối đa 0.6 MPa ở 50°C

Nhiệt độ môi trường hoạt động: -10 °C đến 80 °C

Môi chất hoạt động:

Khí nén theo ISO 8573-1:2010 [7:-:-]

Nước (dạng lỏng, không đóng băng)

Có thể hoạt động với môi trường bôi trơn (lubricated operation possible)

Trọng lượng sản phẩm: Khoảng 4.2 g (có thể thay đổi nhẹ tùy nguồn)

Đặc tính bổ sung:

Lớp chống ăn mòn CRC 1 (ứng suất ăn mòn thấp)

Tuân thủ RoHS (Restriction of Hazardous Substances)

Vị trí lắp đặt: Bất kỳ (Any mounting position)

Ứng dụng và Lợi ích

Ứng dụng:

Được sử dụng rộng rãi trong các hệ thống khí nén công nghiệp để nối các đoạn ống có đường kính khác nhau.

Thích hợp cho việc điều chỉnh hoặc mở rộng hệ thống đường ống khí nén hiện có mà không cần thay đổi toàn bộ.

Phổ biến trong các ngành công nghiệp như tự động hóa, chế tạo máy, đóng gói, v.v.

Lợi ích:

Lắp đặt nhanh chóng và dễ dàng: Hệ thống push-in giúp tiết kiệm thời gian và công sức lắp ráp.

Độ tin cậy cao: Đảm bảo kết nối chặt chẽ, chống rò rỉ khí hoặc chất lỏng.

Thiết kế nhỏ gọn: Giúp tối ưu không gian trong hệ thống.

Vật liệu bền bỉ: Chống ăn mòn và có khả năng hoạt động trong dải nhiệt độ và áp suất rộng, tăng tuổi thọ sản phẩm.
