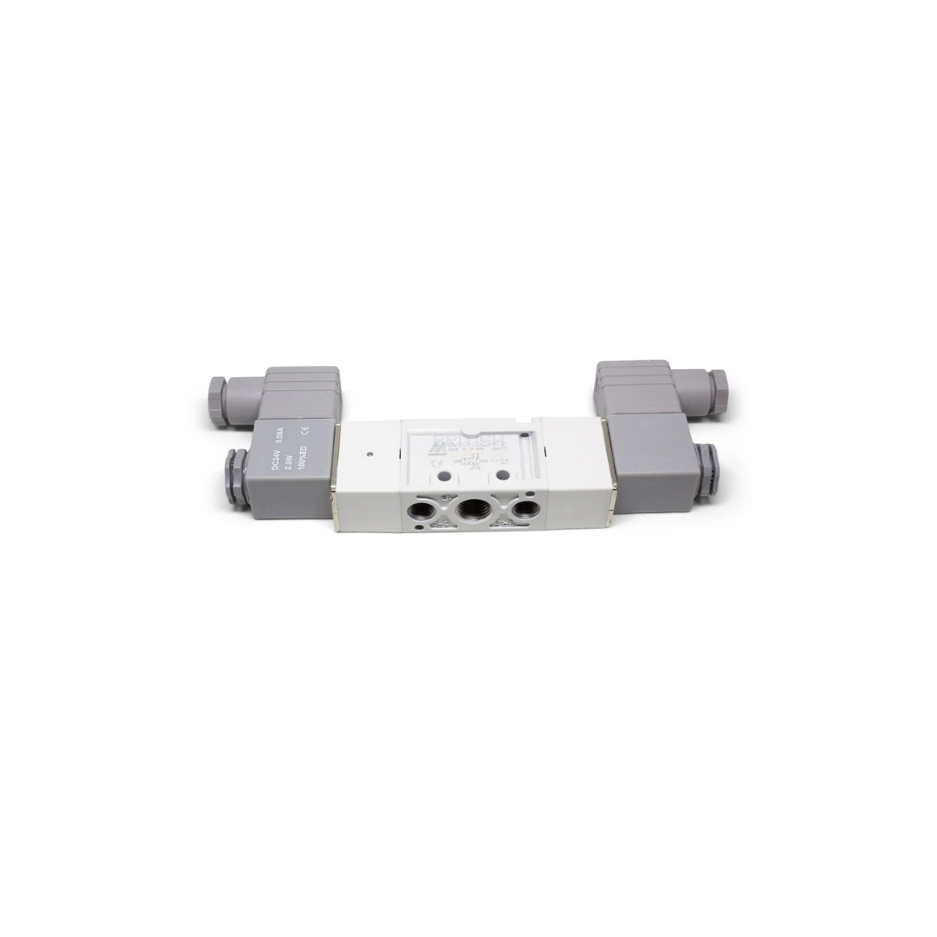

Van điện từ MINDMAN MVSC-220-4E2 DC24V

Van điện từ MINDMAN MVSC-220-4E2 DC24V

Thông tin chi tiết về Van điện từ Mindman MVSC-220-4E2 DC24V được tổng hợp như sau:

1. Tổng quan và Phân loại

Loại van: Van điện từ khí nén (Solenoid Valve).

Hãng sản xuất: Mindman (Đài Loan).

Series: MVSC-220.

Cấu hình:

Van 4 cửa (thường được gọi là van 5 cửa/5 cổng trong thực tế – bao gồm 1 cửa cấp áp suất P, 2 cửa làm việc A, B và 2 cửa xả R1, R2).

E2: Loại Double Solenoid (Van Bistable – van 2 đầu điện từ). Loại van này giữ trạng thái sau khi ngắt điện, cần kích hoạt cuộn dây còn lại để chuyển trạng thái.

Điện áp cuộn coil: DC24V.

2. Thông số kỹ thuật chính

Số vị trí: 2 vị trí (Van 5/2).

Kích thước cổng (Port size):

Model MVSC-220 có hai tùy chọn kích thước cổng: Rc 1/8″ hoặc Rc 1/4″ (thường thấy Rc 1/4″ tương ứng với Bore No. 8A đối với MVSC-220-4E2). Lưu ý: Tùy thuộc vào mã đặt hàng cụ thể, kích thước cổng có thể là 1/8″ (ren 9.6mm) hoặc 1/4″ (ren 13mm).

Môi chất: Khí nén (Air).

Áp suất hoạt động (Operating pressure range): 0.2 ~ 0.8 MPa (hoặc 0.15 ~ 0.8 MPa).

Áp suất chịu được (Proof pressure): 1 MPa.

Lưu lượng hiệu dụng (Effective orifice): Thường là 18 mm² (đối với cổng 1/4″) hoặc 16 mm² (đối với cổng 1/8″).

Thời gian đáp ứng (Response time): Khoảng 30 ms.

Nhiệt độ môi trường (Ambient temperature): -5 ~ +50°C (Không đóng băng).

Điện năng tiêu thụ (Power consumption) – DC24V (Loại tiêu chuẩn): Khoảng 2W hoặc 2.5W (mỗi cuộn).

Lưu ý: Mindman có cả loại tiết kiệm điện (Power saving type) với DC24V: Khởi động (Start) 2W, Giữ (Power saving) 0.5W.

Dải điện áp cho phép (Available voltage range): ±10% của điện áp định mức.

3. Đặc điểm nổi bật

Thiết kế: Nhỏ gọn, chắc chắn, làm từ hợp kim nhôm và vật liệu chống ăn mòn.

Hoạt động: Hiệu suất ổn định, đảm bảo dòng chảy khí nén mượt mà.

Ứng dụng: Phổ biến trong các hệ thống tự động hóa công nghiệp, máy móc chế tạo (đóng gói, in ấn, dập khuôn), ngành gỗ, thực phẩm, dệt may để điều khiển xi lanh khí nén.

Lắp đặt: Dễ dàng lắp đặt và bảo trì.

4. Giải thích mã sản phẩm

Mã MVSC-220-4E2 DC24V được giải thích như sau (áp dụng cho van 5 cổng):

MVSC: Van điện từ Series MVSC.

220: Kích thước van (thường chỉ ra cổng làm việc/lưu lượng).

4: 4 cửa làm việc (van 5 cổng).

E2: Loại Double Solenoid (Hai đầu cuộn điện từ).

DC24V: Điện áp cuộn dây là 24 Volt DC.
