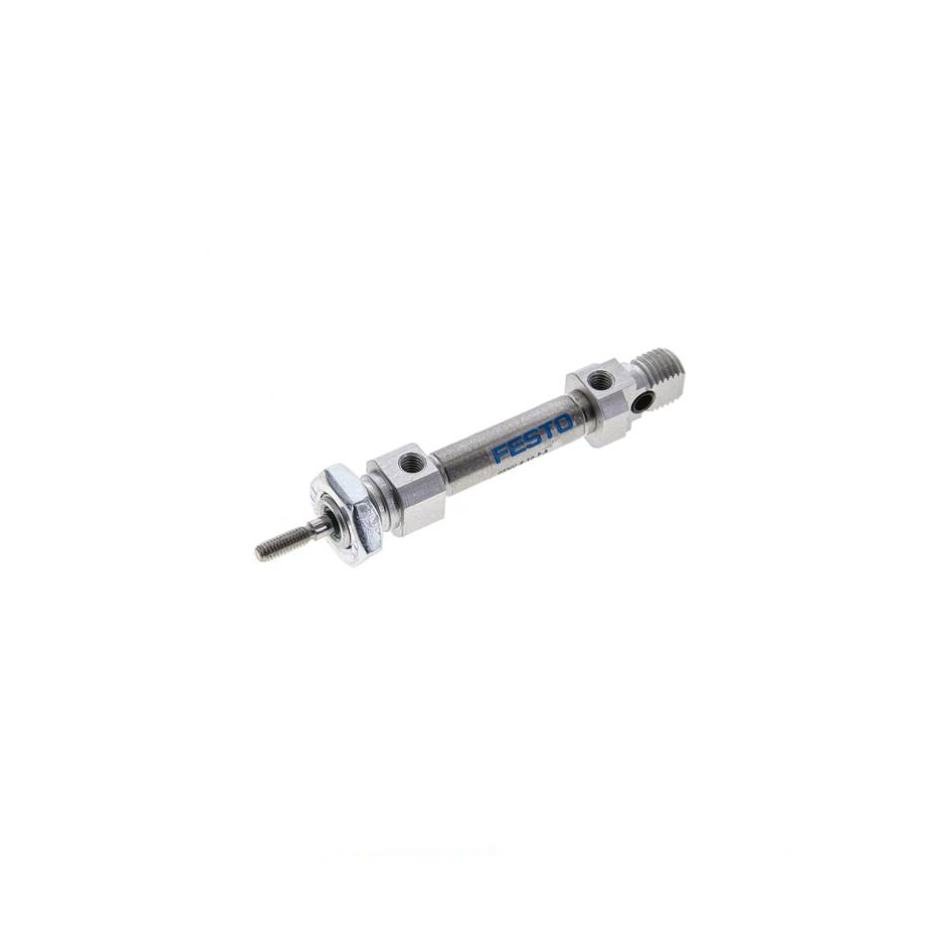

Xy lanh Festo DSNU-8-10-P-A 19177

Xy lanh Festo DSNU-8-10-P-A với mã sản phẩm 19177.

Đây là một xy lanh khí nén tiêu chuẩn, thuộc dòng DSNU của Festo, được thiết kế để mang lại hiệu suất đáng tin cậy trong nhiều ứng dụng công nghiệp, đặc biệt là các ứng dụng nhỏ gọn.

Tổng quan về sản phẩm

Festo DSNU-8-10-P-A là một xy lanh khí nén tròn, tác động kép (double-acting). Nó tuân thủ tiêu chuẩn ISO 6432, đây là một tiêu chuẩn quốc tế cho các xy lanh khí nén có đường kính nhỏ.

Giải thích mã sản phẩm DSNU-8-10-P-A:

DSNU: Ký hiệu dòng xy lanh tròn, tác động kép của Festo.

8: Cho biết đường kính piston (bore) là 8 mm. Đây là một kích thước rất nhỏ, phù hợp cho các ứng dụng có không gian hạn chế hoặc yêu cầu lực đẩy/kéo nhỏ.

10: Cho biết hành trình (stroke) của xy lanh là 10 mm.

P: Cho biết xy lanh có đệm đàn hồi (elastic cushioning rings/plates) ở cả hai đầu. Đệm này giúp giảm chấn động và tiếng ồn khi piston đạt cuối hành trình, phù hợp cho các ứng dụng có tải trọng nhỏ và tốc độ không quá cao.

A: Cho biết xy lanh có nam châm tích hợp trên piston, cho phép gắn cảm biến vị trí (proximity sensor) để phát hiện và theo dõi vị trí của piston.

Thông số kỹ thuật chính

Loại xy lanh: Xy lanh tròn, tác động kép.

Tiêu chuẩn: ISO 6432 và CETOP RP 52 P.

Đường kính piston: 8 mm.

Hành trình: 10 mm.

Ren ty piston: M4 (ren ngoài).

Giảm chấn: Đệm đàn hồi (P) ở cả hai đầu.

Phát hiện vị trí: Có nam châm piston để gắn cảm biến tiệm cận.

Áp suất vận hành: Từ 1.5 bar đến 10 bar (0.15 MPa đến 1 MPa).

Nhiệt độ môi trường: -20 °C đến 80 °C.

Vật liệu:

Thân xy lanh: Thép không gỉ hợp kim cao.

Ty piston: Thép không gỉ hợp kim cao.

Nắp xy lanh: Hợp kim nhôm rèn, anot hóa không màu.

Vòng đệm: NBR, TPE-U(PU).

Khả năng chống ăn mòn (CRC): Class 2 – chịu được mức độ ăn mòn vừa phải, phù hợp với môi trường công nghiệp thông thường.

Kết nối khí nén: M5.

Lực lý thuyết tại 6 bar:

Hành trình tiến (advance stroke): 30.2 N.

Hành trình lùi (return stroke): 22.6 N.

Lớp phòng sạch: Class 6 theo ISO 14644-1.

Ưu điểm và Ứng dụng

Ưu điểm:

Kích thước nhỏ gọn: Đường kính 8mm và hành trình 10mm làm cho nó lý tưởng cho các ứng dụng có không gian cực kỳ hạn chế.

Độ bền cao: Sử dụng vật liệu chất lượng cao như thép không gỉ cho thân và ty piston giúp chống mài mòn và ăn mòn, đảm bảo tuổi thọ dài.

Hoạt động êm ái: Đệm đàn hồi giúp giảm chấn động và tiếng ồn khi piston đạt cuối hành trình.

Dễ dàng tích hợp: Tuân thủ tiêu chuẩn ISO 6432, có sẵn nhiều phụ kiện lắp đặt, giúp việc lắp đặt linh hoạt.

Có thể phát hiện vị trí: Với nam châm tích hợp, cho phép gắn cảm biến để giám sát và tự động hóa chính xác.

Ứng dụng:
Xy lanh DSNU-8-10-P-A là một thành phần linh hoạt và được sử dụng trong nhiều ngành công nghiệp, đặc biệt là các ứng dụng yêu cầu lực nhỏ và chuyển động ngắn:

Thiết bị điện tử: Trong các máy lắp ráp linh kiện điện tử nhỏ.

Máy in, máy dán nhãn: Điều khiển các cơ cấu đẩy hoặc định vị giấy/sản phẩm.

Công nghiệp đóng gói: Đẩy hoặc định vị các sản phẩm nhỏ.

Thiết bị phòng thí nghiệm: Trong các cơ cấu lấy mẫu, phân tích tự động.

Các ứng dụng tự động hóa với không gian lắp đặt cực kỳ hạn chế.
