Đầu nối nhanh Festo QSM-M3-4 153303

Đầu nối nhanh Festo QSM-M3-4 153303
Đầu nối nhanh Festo QSM-M3-4 153303

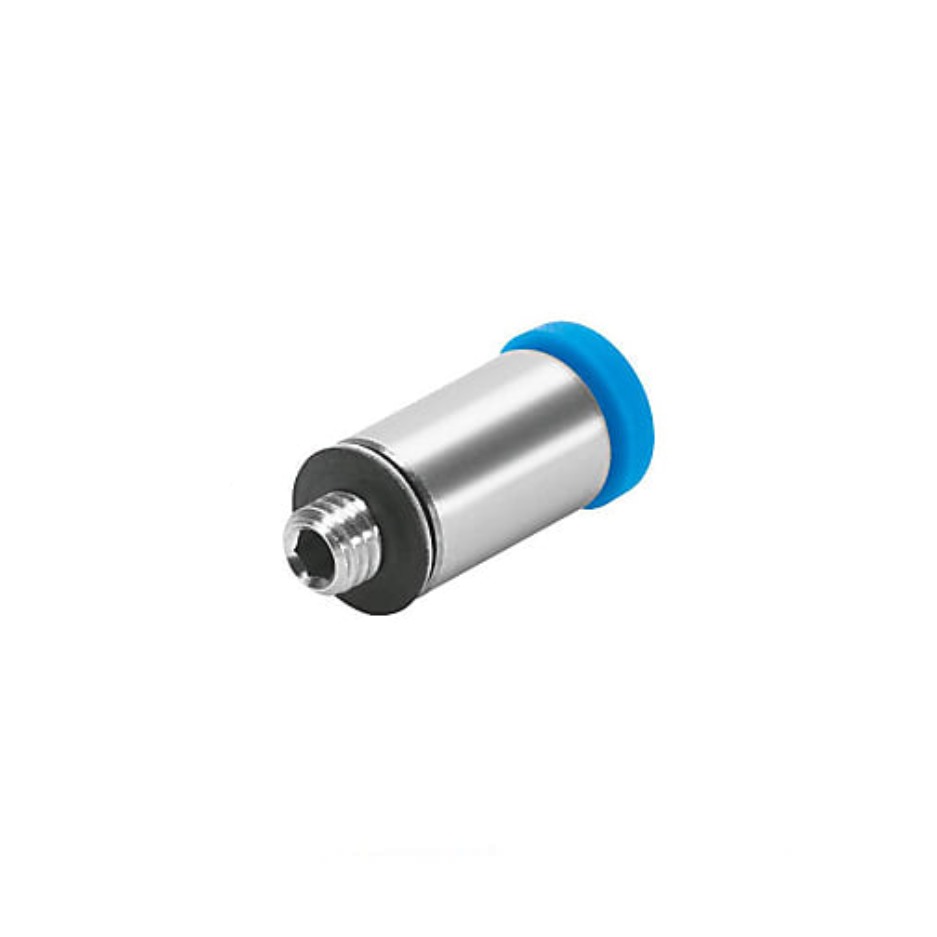

Đầu nối nhanh Festo QSM-M3-4 với mã sản phẩm 153303 là một loại phụ kiện nối ống khí nén thẳng với một đầu là ren ngoài M3 và đầu còn lại là nối nhanh cho ống có đường kính ngoài 4mm. Sản phẩm này thuộc dòng Quick Star Mini (QSM) của Festo, được thiết kế đặc biệt cho các ứng dụng yêu cầu kích thước nhỏ gọn. Đây là một giải pháp hiệu quả để kết nối các đường ống khí nén vào các cổng có ren M3 một cách nhanh chóng, an toàn và đáng tin cậy.

Đặc điểm và Thông số Kỹ thuật Chính

Mã sản phẩm Festo: 153303
Kiểu thiết kế:
Dạng thẳng (Straight design).
Sử dụng nguyên lý đẩy-kéo (Push-pull principle), cho phép lắp đặt và tháo ống cực kỳ dễ dàng mà không cần dụng cụ đặc biệt.
Kết nối:
Cổng 1: Ren ngoài M3 (Male thread M3), thường được dùng để vặn vào các cổng có ren trong M3 trên van, xi lanh hoặc các bộ phận khí nén khác.
Cổng 2: Nối nhanh cho ống có đường kính ngoài 4 mm (Push-in fitting for tubing outside diameter 4 mm).
Vật liệu:
Vỏ (Housing): Thép mạ niken (Nickel-plated steel), mang lại khả năng chống ăn mòn tốt.
Vòng nhả (Release ring): POM (Polyoxymethylene), có màu xanh dương đặc trưng của Festo.
Vòng đệm ống (Tubing seal): NBR (Nitrile Butadiene Rubber), đảm bảo độ kín khít.
Thành phần kẹp ống (Tube clamping segment): Thép không gỉ hợp kim cao.
Kích thước danh nghĩa (Nominal size): 1.1 mm
Áp suất hoạt động:
Trong toàn dải nhiệt độ: Từ -0.095 MPa đến 0.6 MPa (tương đương -0.95 bar đến 6 bar).
Áp suất phụ thuộc nhiệt độ: Có thể lên tới 1.4 MPa (tương đương 14 bar) trong một số điều kiện nhiệt độ nhất định.
Đối với nước: tối đa 0.6 MPa ở 50°C.
Nhiệt độ môi trường hoạt động: -10 °C đến 80 °C.
Môi chất hoạt động:
Khí nén theo tiêu chuẩn ISO 8573-1:2010 [7:-:-].
Nước (dạng lỏng, không đóng băng).
Có thể hoạt động với môi trường bôi trơn.
Trọng lượng sản phẩm: Khoảng 2.4 g (rất nhẹ, phù hợp cho các ứng dụng nhỏ).
Vị trí lắp đặt: Bất kỳ.
Mô-men xoắn siết danh nghĩa: 0.48 Nm.
Đặc tính bổ sung:
Lớp chống ăn mòn CRC 1 (ứng suất ăn mòn thấp).
Không chứa đồng và PTFE (Polytetrafluoroethylene).
Tuân thủ RoHS (Restriction of Hazardous Substances).
Tuân thủ PWIS (Paint Wetting Impairing Substances) theo VDMA24364-A1-L (khả năng gây ảnh hưởng đến quá trình sơn ướt thấp).
Đạt cấp độ phòng sạch Class 4 theo ISO 14644-1.

Ứng dụng và Lợi ích

Ứng dụng:
Đầu nối QSM-M3-4 được sử dụng rộng rãi trong các hệ thống khí nén có không gian hạn chế hoặc các thiết bị nhỏ cần kết nối đường ống 4mm với cổng ren M3.
Lý tưởng cho các ứng dụng trong tự động hóa nhà máy, robot, thiết bị điện tử, y tế, máy móc đóng gói, nơi cần sự chính xác và kích thước nhỏ.
Kết nối xi lanh khí nén, van điều khiển nhỏ, cảm biến áp suất, hoặc các bộ phận khác có cổng ren M3 với ống khí nén.
Có thể dùng cho cả ứng dụng khí nén và chân không.
Lợi ích:
Thiết kế siêu nhỏ gọn (Mini series): Cho phép lắp đặt trong các không gian cực kỳ chật hẹp, tối ưu hóa thiết kế máy móc.
Lắp đặt nhanh chóng và dễ dàng: Hệ thống push-in giúp tiết kiệm đáng kể thời gian và công sức trong quá trình lắp ráp và bảo trì, không cần dụng cụ đặc biệt.
Độ tin cậy cao: Đảm bảo kết nối chặt chẽ và không rò rỉ khí hoặc chất lỏng, ngay cả ở áp suất hoạt động cao.
Vật liệu bền bỉ: Thép mạ niken và thép không gỉ giúp sản phẩm chống ăn mòn tốt và hoạt động ổn định trong dải nhiệt độ/áp suất rộng, tăng tuổi thọ sản phẩm.
Tiêu chuẩn chất lượng Festo: Đảm bảo hiệu suất ổn định và độ bền cao trong môi trường công nghiệp.
